高級外網訪問設置

如果您的設備在工廠，而您想在家里訪問設備，對設備進行遠程監視，則需要進行外網訪問設置。

設置的一般步驟為：

1）設置設備的 IP地址以及DNS服務器。

2）在路由器上設置端口映射

3）申請域名，因?yàn)閾芴?hào)情況下，IP 地址是動態分配的，會經常變化，這時您就需要一個域名與您的設備IP 進行

綁定，無論IP怎么變化，只要通過您申請的域名就可以訪問設備

4）設置申請的域名，這個有2種方式，一種將您申請的域名設置到設備，由設備與域名服務器進行IP地址更新

另外一種將您申請的域名設置到路由器，由路由器與域名服務器進行IP地址更新

設備IP地址以及DNS服務器設置

設備的 IP地址設置有2種方式：手動指定IP和動態獲取IP（DHCP），動態獲取IP需要路由器支持DHCP服務

1 手動設置IP

從DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”，進入網絡設置界面，如圖

IP地址設置成和路由器在同一個局域網內，子網掩碼，默認網關設置成和路由器一樣，首選DNS，備選DNS

為您的網絡服務商所提供，在路由器的“網絡運行狀態”中可以看到

首選DNS為：221.12.1.227 備用DNS為：221.12.33.227

2 自動獲取IP（DHCP）

設備支持IP自動獲取，首先需要在路由器上啟用DHCP服務，如圖，地址池開始地址和地址池結束地址可以

自行設置，一般默認即可。

然后，從DVR 的“主菜單”-〉“系統設置”-〉“網絡設置”，進入網絡設置界面，

啟用“自動獲取IP地址”，保存，如果成功獲取IP(一般保存后，10秒內就可以獲取到IP地址)，在IP地址

中會顯示所獲取的IP地址，該地址應該是在路由器的地址池開始地址和地址池結束地址之間（不推薦自動獲?。?/P>

如圖

3路由器端口映射

當設備在局域網內時，為了在公網上能夠直接訪問設備，進行圖像監視，需要在路由器上對設備進行映射

如果局域網內只有1臺設備，需要在公網上訪問，可以直接設置為DMZ 主機，如果有多臺設備要在公網訪問，則

需要使用虛擬服務器進行端口映射。以下2種方式可以根據需要自行選擇一種設置即可，具體操作如下

一臺設備路由器映射

舉例說明，在局域網內有一臺網絡硬盤錄像機，其IP 地址為10.6.0.114 (IP 地址設置見“設備IP 地址以及

DNS服務器設置”)。

登錄路由器，進入“轉發規則”-〉“DMZ 主機”，如圖

啟用 DMZ 主機，其中DMZ 主機IP 地址為硬盤錄像機的IP 地址。設置完成后，使用路由器撥號成功后獲得

的公網IP地址，在路由器的“運行狀態”中可以看到

通過 IE瀏覽器訪問設備：http://124.90.159.61，能夠訪問說明設置成功。（124.90.159.61為路由器撥號成功

后獲取的公網IP地址）

多臺設備路由器映射

當局域網內有多臺網絡硬盤錄像機都需要能夠在公網訪問，監視圖像時，需要使用路由器的虛擬服務器進行端

口映射。

舉例說明：

假設局域網內有3臺設備A，B，C。其IP地址，HTTP端口，TCP端口設置如下

A 設備：IP地址：10.6.0.10, HTTP端口：8080，TCP端口：34570

B 設備：IP地址：10.6.0.11, HTTP端口：8081，TCP端口：34571

C 設備：IP地址：10.6.0.12, HTTP端口：8082，TCP端口：34572

如圖，為A設備的設置

注：修改HTTP端口，TCP端口后要重啟設備才能生效。

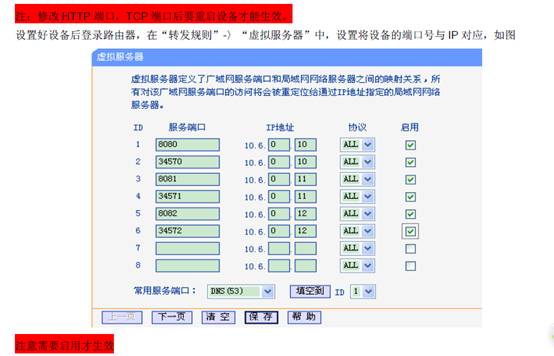

設置好設備后登錄路由器，在“轉發規則”-〉“虛擬服務器”中，設置將設備的端口號與IP對應，如圖

注意需要啟用才生效

可以在 IE瀏覽器輸入：

http:// 124.90.159.61:8080, 如果能夠正常訪問設備A，說明設置成功

http:// 124.90.159.61:8081，如果能夠正常訪問設備B，說明設置成功

http:// 124.90.159.61:8082，如果能夠正常訪問設備C，說明設置成功

其中 124.90.159.61為路由器撥號成功后獲取的公網IP地址

動態域名解析（DDNS）

通過 ADSL 撥號，獲得的公網IP 地址經常會改變，DDNS 可以將獲取的IP 地址和域名進行綁定，訪問設備時

只需要輸入域名而不用知道撥號獲得的IP地址，極大方便用戶在公網上對設備進行訪問。

實現域名和公網IP地址綁定有2種方式：1. 使用路由器支持的DDNS 2. 使用設備支持的DDNS服務

以上 2種方式可以任選一種，推薦使用設備支持的DDNS服務。

目前國內常用的DDNS有：希網（cn99/3322）, 88IP, 花生殼。不同的路由器廠家支持的DDNS服務

商也不一樣，具體見路由器的“動態DNS”，我所用的這款TP-LINK路由器支持花生殼DDNS，硬盤錄像機自身

目前國內支持希網和花生殼。

路由器DDNS 設置

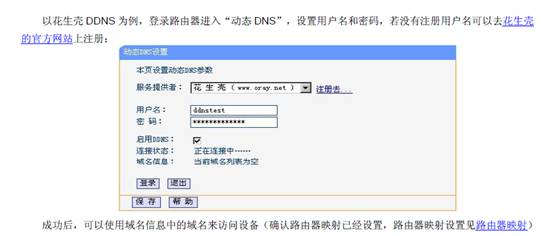

以花生殼DDNS為例，登錄路由器進入“動態DNS”，設置用戶名和密碼，若沒有注冊用戶名可以去花生殼

的官方網站上注冊：

成功后，可以使用域名信息中的域名來訪問設備（確認路由器映射已經設置，路由器映射設置見路由器映射）

設備DDNS 設置

目前設置支持希網（CN99）和花生殼的DDNS 服務，您可以任一選擇一種進行設置。下面分別介紹這2 種

DDNS服務設置

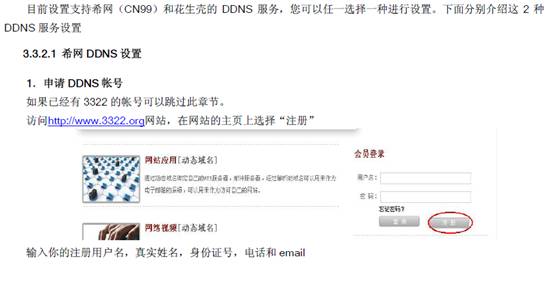

希網DDNS設置

1．申請DDNS帳號

如果已經有3322的帳號可以跳過此章節。

訪問http://www.3322.org網站，在網站的主頁上選擇“注冊”

輸入你的注冊用戶名，真實姓名，身份證號，電話和email

注冊成功后，需要登錄你的email郵箱，確認注冊信件后，帳號才能正常使用。確認注冊信件后，使用剛剛申

請的帳號，登錄

選擇“管理域名”，點擊“新建”

輸入您要申請的域名（我設置的域名為ddnstest1.3322.org，你可以根據自己的需要設置）。

確認，成功后，重新點擊“域名管理”，在左上角將會出現您剛剛申請的域名

2．設置DDNS帳號

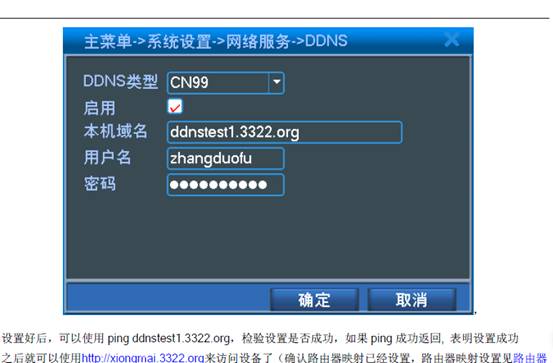

打開設備的菜單，“主菜單”-〉“系統設置”-〉“網絡服務”-〉“DDNS設置”，在DDNS類型中選擇“CN99”

如圖：

本機域名：為您所注冊的動態域名

用戶名：您在希網所注冊的用戶名

密碼：您在希網所注冊的用戶名的密碼

，

設置好后，可以使用ping ddnstest1.3322.org，檢驗設置是否成功，如果ping成功返回, 表明設置成功

之后就可以使用http://xiongmai.3322.org來訪問設備了（確認路由器映射已經設置，路由器映射設置見路由器

映射）

花生殼DDNS設置

1．申請DDNS帳號

可以到花生殼的官方網站http://www.oray.cn申請帳號，具體過程略

2. 設置DDNS帳號

打開設備的菜單，“主菜單”-〉“系統設置”-〉“網絡服務”-〉“DDNS設置”，在DDNS類型中選擇“Oray”

如圖：

本機域名：為您所注冊的動態域名

用戶名：您在花生殼所注冊的用戶名

密碼：您在花生殼所注冊的用戶名的密碼

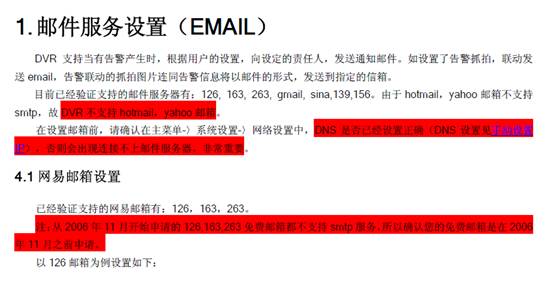

郵件服務設置（EMAIL）

DVR 支持當有告警產生時，根據用戶的設置，向設定的責任人，發送通知郵件。如設置了告警抓拍，聯動發

送email，告警聯動的抓拍圖片連同告警信息將以郵件的形式，發送到指定的信箱。

目前已經驗證支持的郵件服務器有：126, 163, 263, gmail, sina,139,156。由于hotmail，yahoo 郵箱不支持

smtp，故DVR 不支持hotmail，yahoo郵箱。

在設置郵箱前，請確認在主菜單-〉系統設置-〉網絡設置中，DNS 是否已經設置正確（DNS 設置見手動設置

IP），否則會出現連接不上郵件服務器，非常重要。

網易郵箱設置

已經驗證支持的網易郵箱有：126，163，263。

注：從2006年11月開始申請的126,163,263免費郵箱都不支持smtp服務，所以確認您的免費郵箱是在2006

年11月之前申請。

以 126郵箱為例設置如下：

用戶名：您申請的郵箱的用戶名

密碼：您申請的郵箱的密碼

發件人：您完整的郵箱地址

收件人：最多可以有3個收件人,以“; ”(分號+ 空格)分開，收件人可以與發件人一樣

主題：可以根據您的需要，設置相關的郵件主題

其他照著上面填寫即可。

新浪郵箱設置

通過瀏覽器登陸郵箱，在郵箱設置-〉賬戶-〉POP/SMTP設置，將開啟打勾，保存。

DVR 設置如下：

用戶名：您申請的郵箱的用戶名

密碼：您申請的郵箱的密碼

發件人：您完整的郵箱地址

收件人：最多可以有3個收件人,以“; ”(分號+ 空格)分開，收件人可以與發件人一樣

主題：可以根據您的需要，設置相關的郵件主題

其他照著上面填寫即可。

Gmail設置

用戶名：您申請的郵箱的用戶名

密碼：您申請的郵箱的密碼

發件人：您完整的郵箱地址

收件人：最多可以有3個收件人，以“; ”(分號+ 空格)分開，收件人可以與發件人一樣

主題：可以根據您的需要，設置相關的郵件主題

其他照著上面填寫即可。

注：gmail要求SSL加密，所以“此服務器要求安全連接（SSL）”一定要使能。

手機郵箱（移動139 郵箱，聯通156郵箱）設置

用戶需到移動：http://mail.139.com/ 聯通：http://156.cn/ 開通手機郵箱服務。

并設置郵件到達通知設置：

移動用戶可通過瀏覽器登陸郵箱，在郵箱設置-〉郵件到達通知-〉中根據實際情況選擇需要的通知方式（推薦彩信

和長短信）

聯通用戶可選擇短信和彩信通知

移動139 郵箱

用戶名：您申請的郵箱的用戶名

密碼：您申請的郵箱的密碼

發件人：您完整的郵箱地址

收件人：最多可以有3個收件人，以“; ”(分號+ 空格)分開，收件人可以與發件人一樣

主題：可以根據您的需要，設置相關的郵件主題

其他照著上面填寫即可。

聯通156 郵箱

用戶名：您申請的郵箱的用戶名

密碼：您申請的郵箱的密碼

發件人：您完整的郵箱地址

收件人：最多可以有3個收件人，以“; ”(分號+ 空格)分開，收件人可以與發件人一樣

主題：可以根據您的需要，設置相關的郵件主題

其他照著上面填寫即可。

手機監控設置

MEYE手機監控，目前，支持的手機操作系統有：塞班S60，windows mobile，IPhone, Android手機

手機監控的步驟為：

1．對設備的編碼參數進行設置，以便適應手機的網絡帶寬和解碼性能

2．設置手機的網絡

3．安裝手機監控客戶端

4．運行手機監控客戶端，設置手機客戶端參數，在手機客戶端上觀看視頻

設備編碼設置

要實現手機監控，需要先對編碼參數進行設置，進入主菜單-〉系統設置-〉編碼設置，如圖：

將組合編碼啟用，模式設置為“窄帶傳輸”， 分辨率設置為CIF，幀率設置為12幀，碼流控制選擇“可變碼

流”，畫質選擇“較差”，其他參數保持不變，保存，需要重啟才能生效。

手機網絡設置

1通過3G/EDGE/GPRS訪問

通過3G/EDGE/GPRS訪問硬盤錄像機，要求手機以NET方式上網，而不是走代理服務器的WAP方式

移動用戶請?jiān)O(shè)置為cmnet，聯通用戶設置為uninet, 以下以移動用戶為例說明，手機如何設置NET

方式上網。

1. 從“開始”-〉“設置”-〉“連接”

2. 然后點擊“連接”進入設置頁面，選擇“高級”

3. 點擊“選擇網絡”，在程序自動連接到internet時，新建一個網絡，命名為cmnet

在“調制解調器”中新建一個連接，輸入名稱為“cmnet”,選擇調制解調器為“電話線路（GPRS）”

訪問點名稱輸入“cmnet”

用戶名，密碼，域都為空

完成，如下

最后在程序自動連接到internet時，使用選擇剛剛新建的cmnet

設置好后，可以在手機的IE中輸入http://www.baidu.com/，能正常訪問說明設置成功

MEYE 手機監控設置

啟用手機監控

從設備的主菜檔-〉系統設置-〉網絡服務，進入“手機監控設置”頁面，如果無該頁面，說明你的程序版本偏

低，請升級新的版本

圖4.23 手機監控設置

【啟用】選擇了啟用，設置方可生效；

【端口】手機監控的端口號，默認為34599，如需通過手機訪問設備，要在路由器上對該端口號進行映射。

安裝手機監控客戶端

手機監控客戶端，在隨機光盤的“配套工具”-〉“手機監控”-〉“MEYE”目錄下：

MEYE_WM.cab：window mobile 操作系統的智能手機監控客戶端安裝軟件（如：HTC，多普達的手機基本都是使

用該操作系統）

MEYE_SB_S60_3rd.sisx：塞班S60 第3 版操作系統的智能手機監控客戶端安裝軟件（如：諾基亞的N71、

N73、N75、N76、N77、N78、N79、N80、N81、N81(8GB)、N82、N85、N91、N91(8GB)、N92、N93、N93i、N95、N95(8GB)、

N96、E50、E51、E60、E61、E61i、E62、E63、E65、E66、E70、E71、E90、3250、3250XM、5320XM、5500、5700XM、

5710、6110、6120c、6120SN、6121、6122c、6124c、6290）

MEYE_SB_S60_5th.sisx：塞班S60第5版操作系統的智能手機監控客戶端安裝軟件（如：諾基亞的5800XM、

N97）

MEYE_Android.apk：Android操作系統的智能手機監控客戶端安裝軟件（如：G1、HTC Magic、Samsung Galaxy、

HTC Hero、HTC Tattoo 及 Motorola CLIQ）

注：如果您是蘋果的手機,可以用手機直接到appstore 上搜索vMeye，進行在線安裝

將你手機對應的安裝包，拷貝到手機上進行安裝（蘋果手機可直接到appstore上進行在線安裝）。

客戶端參數設置

以下以 window mobile的手機為例，介紹如何對手機監控客戶端進行參數設置，其他操作系統的手機也類似。

安裝好后在“程序”中可以看到“Moveeye”圖標，如下圖：

雙擊該圖標，運行客戶端,如圖：

選擇“設置”進行參數設置界面,如圖：

用戶名：登錄設備的用戶名

密碼：登5555555555錄設備的密碼

服務器：設備的公網IP地址或者域名

端口：為啟用手機監控中設置的端口號，該端口號需要在路由器上做映射

自動連接：選中自動連接時，當你打開客戶端時會自動連接設備，并調出默認通道的圖像

歷史紀錄：可以保存多個設備的紀錄信息

注：這里用戶名和密碼與IE訪問時的用戶名和密碼是一樣的

確定后，將會進行登錄，如果正常，您將可以看到監視畫面

可以選擇“通道”進行通道切換，如圖：

其中cam01-04，cam05-08為，cam09-12，cam13-16等為多畫面通道。
